 溶融・資源化プロセスと、排ガス処理・エネルギー回収プロセスで、ごみとエネルギー両方の再循環利用を実現します。

処理の流れ

ごみ処理の流れの図

設備

プラットホーム

まず、このプラットホームでごみを受け入れごみピットに投入します。
屋内に設置され、臭気が外部にもれないようエアカーテン及び脱臭装置を完備しています。

プラットホームの写真


ごみピットとクレーン

ごみピットに貯められたゴミは、ごみ破砕機用ホッパへ投入され破砕ごみピットに貯留された後、ごみ投入ホッパへ投入されます。
ピットは、5日分のごみを貯めることができます。

ごみピットとクレーンの写真


流動床式ガス化炉

この炉では、砂を流動媒体として流動床を形成することによって、ごみを撹拌し、ムラのない、効率的なガス化を行います。
この砂を500度~630度に熱し、ごみを撹拌しながらガス化します。

流動床式ガス化炉の写真


旋回溶融炉

この炉は、ガス化炉のよって発生した可燃性ガスを一気に空気を供給することで完全燃焼させます。
この際の最高温度は約1,350度にもなり、この熱によって焼却の際に発生する灰の一部を溶かします。

旋回溶融炉の写真


タービン発電機

廃熱ボイラから発生する蒸気を利用して発電します。
最大で3,000キロワットを発電することができ、場内で使用します。

タービン発電機の写真

排ガス減温塔

排ガスに水噴霧を行うことにより、排ガス温度を減温します。

排ガス減温塔の写真

集じん装置

排ガス中のばいじんを、ろ過用の布で捕集します。

集じん装置の写真


スラグピット

溶かされた灰は冷却水によって急冷され、小さなガラス状のスラグとなります。
このピットにスラグを貯留します。

スラグピットの写真

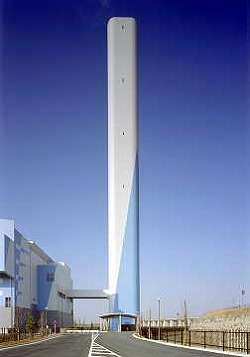

煙突

いろいろな機器によって浄化された焼却ガスは、この煙突から大気中に排出されます。
高さは120メートルで、市内の構造物の中で最も高いものとなります。

煙突の写真1

煙突の写真2
